ППУА: устройство, принцип работы и области применения

Дата обновления 13.09.2024

Передвижная парогенераторная установка (ППУА) представляет собой устройство для нагрева воды и производства пара под давлением. Она используется для увлажнения, мойки, очистки, отопления и нагрева в различных сферах.

Типы платформ ППУА

ППУА могут быть смонтированы на различных платформах:

Автомобильное шасси

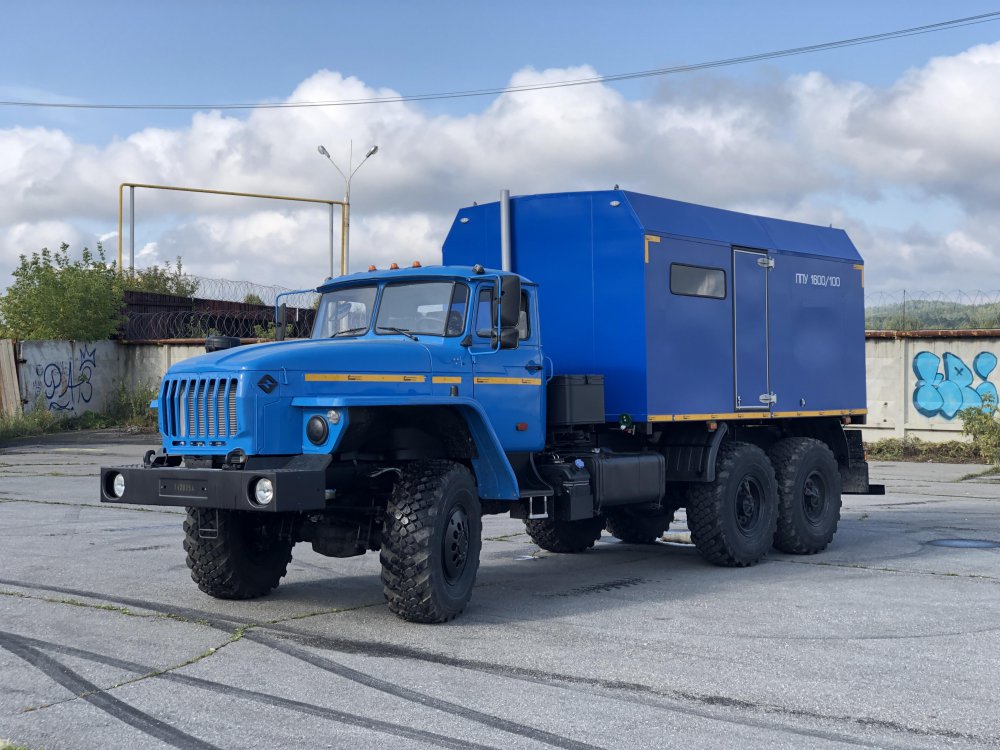

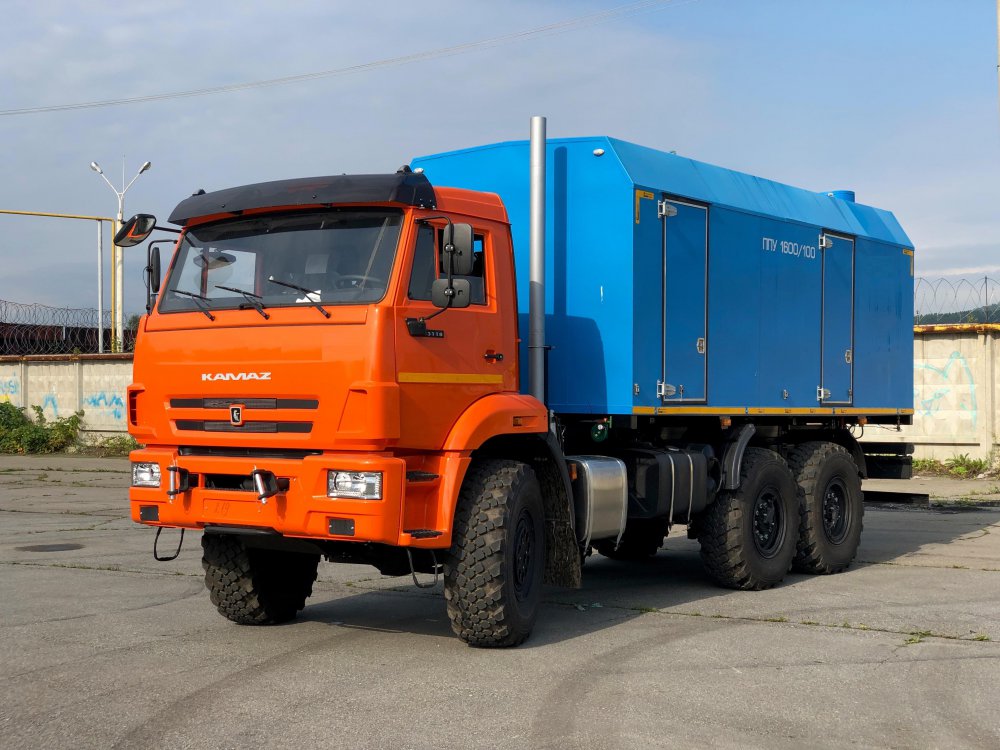

Устанавливаются на грузовики КАМАЗ и УРАЛ, что обеспечивает высокую мобильность и возможность работы в труднодоступных местах. Энергия для оборудования поступает от силового агрегата автомобиля через трансмиссию. Пульт управления может находиться в кунге или в кабине водителя.

Прицеп

Монтируются на грузовые прицепы, что позволяет легко доставлять их до места назначения, где они могут оставаться на время эксплуатации. Эти модели работают за счёт дизельных или электрических генераторов.

Стационарные

Применяются, когда транспортировка не требуется. Они имеют относительно низкую стоимость по сравнению с мобильными аналогами. Эти установки монтируются на специальных платформах с металлическим кунгом или аналогом из сэндвич-панелей и, при необходимости, могут быть установлены на сани для перемещения. Работают за счёт дизельных или электрических генераторов.

Устройство ППУА

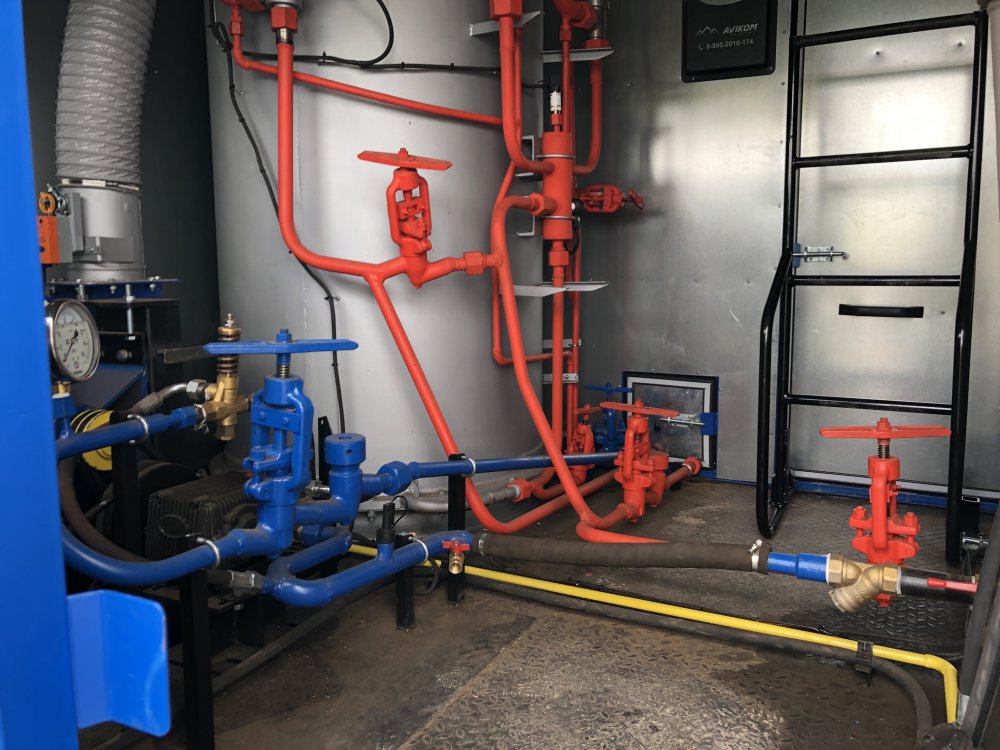

Основное оборудование ППУА монтируется на платформе и размещается в металлическом фургоне, защищающем механизмы от пыли, грязи и осадков.

Основные компоненты

Паровой котел с горелкой. Преобразует воду в пар под высоким давлением.

Цистерна для воды. Хранит воду, необходимую для генерации пара. Оснащена заливной горловиной с дыхательным клапаном, спускным клапаном, датчиками уровня и температуры воды, трубами для забора и подогрева воды.

Питательный насос. Обеспечивает подачу воды в котел. Варианты насосов: 1,1 ПТ25, 2,3 ПТ25, импортные модели (HIKARIMAI EFG282, Kopper Pumps PI-60).

Сравнение питательных насосов:

	1,1 ПТ25Д1М2	2,3 ПТ25Д1М2	HIKARIMAI EFG282	Kopper Pumps PI-60
Производительность	1-2,5 м³/ч	2 м³/ч	3 м³/ч	3 м³/ч
Давление	10 МПа	10 МПа	17,2 МПа	17,2 МПа
Потребляемая мощность	3,6-9,1 кВт	3,6-9,1 кВт	16,17 кВт	16,17 кВт
Вес	100 кг	360 кг	19 кг	18,5 кг
Максимальные обороты	320-970 об/мин	200-500 об/мин	1750 об/мин	1750 об/мин
Максимальная температура	200 C°	200 C°	-	-

При монтаже насоса 2,3 ПТ, обладающего значительной массой и габаритами, фургон оснащается дополнительным люком для обслуживания.

Топливный насос. Подает топливо из бака к горелке. Возможные модели: НШ10ГЛ-3 или НШ 10 Г-3.

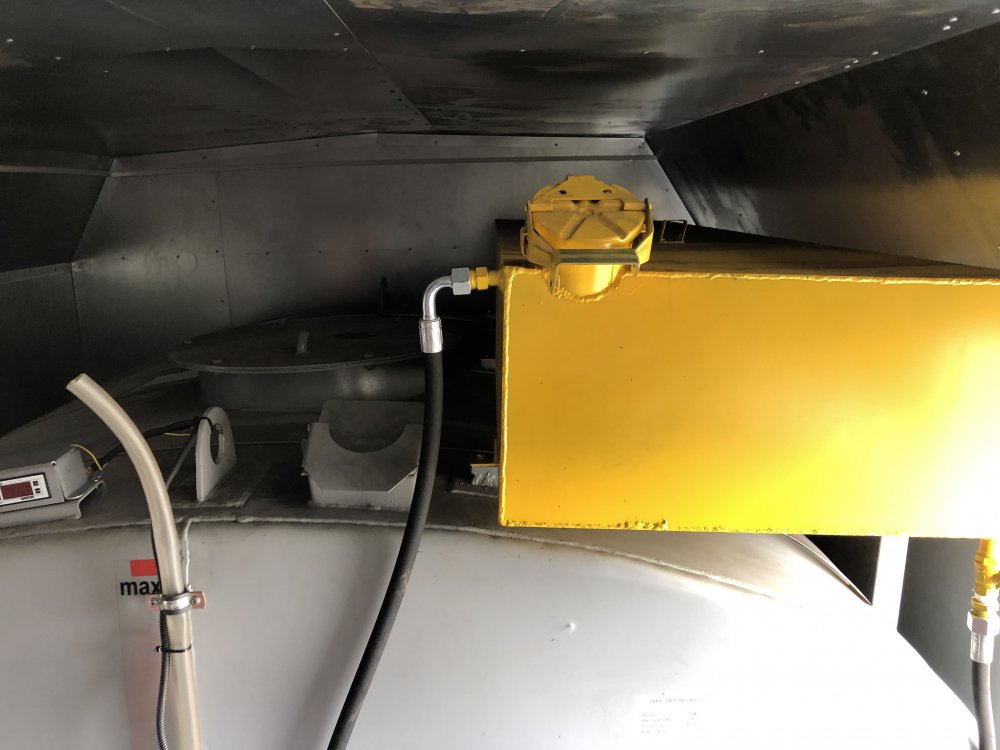

Топливный бак. Хранит топливо, необходимое для работы горелки. Оснащен заливной горловиной, датчиком уровня топлива, фильтрами для защиты от загрязнений.

Вентилятор. Обеспечивает циркуляцию воздуха для эффективного сжигания топлива и поддержания необходимого давления в котле.

Безопасность эксплуатации

Для обеспечения безопасной работы передвижной парогенераторной установки предусмотрена система автоматики, которая защищает от аварийных и внештатных ситуаций:

Превышение давления и температуры пара.
Погасание факела в топке котла.
Снижение напора воздуха в воздуховоде.
Уменьшение уровня воды в цистерне.
Падение расхода питательной воды.

При обнаружении отклонений от нормальных параметров система автоматически отключает оборудование.

Принцип работы ППУА

Процесс образования пара в передвижной парогенераторной установке (ППУА) происходит следующим образом:

Подача воды
Питательный насос подает воду из цистерны в паровой котел.
Нагрев воды
Топливный насос направляет топливо к горелке. Горелка разжигается и нагревает воду в котле.
Преобразование воды в пар
Вода в котле превращается в пар под действием высокой температуры.
Формирование давления
Пар накапливается в котле, создавая высокое давление.
Регулировка поток
Давление и поток пара регулируются, направляя его через магистральные трубы к месту назначения.
Использование пара
Пар используется для обогрева, очистки или других процессов в соответствии с нуждами.

ППУА востребованы в промышленности благодаря быстрому запуску – оборудование готово к работе уже через 15 минут после включения. Запас воды позволяет устройству функционировать непрерывно в течение нескольких часов.

Области применения ППУА

ППУА востребована в различных отраслях благодаря своей универсальности. Основные области применения:

Нефтегазовая промышленность. Удаление гидратопарафиновых отложений, разогрев и очистка ректификационных колонн, депарафинизация трубной арматуры, интенсификация добычи нефти, очистка цистерн и трубопроводов.

Горнодобывающая промышленность. Термическая обработка горнорудных разработок и угольных разрезов зимой.

Лесная и деревообрабатывающая промышленность. Сушка лесоматериалов.

Пищевая и сельскохозяйственная промышленность. Пропарка кормов, очистка помещений.

Строительство. Разогрев асфальта и бетона, пропарка железобетонных изделий.

Логистика и транспорт. Отогрев сыпучих грузов, обработка спецтехники, очистка транспорта.

Коммунальное хозяйство. Отопление помещений, ликвидация аварийных ситуаций.

Подробнее ознакомиться с характеристиками ППУА можно в разделе «Передвижные паровые установки ППУА».
