Маркировка автоцистерн при перевозке опасных грузов

Техногенные аварии всегда несут за собой негативные последствия. Чтобы устранить вредное воздействие поражающих факторов опасного груза, нужно знать полную информацию о перевозимом материале - его химические и физические свойства, механизмы и степень токсического воздействия на окружающую среду.

Согласно Европейскому соглашению ООН о международной дорожной перевозке опасных грузов (ДОПОГ), транспортировка может осуществляться лишь при наличии маркировки (гл. 5.3). Она является обязательным компонентом любой упаковки, в том числе цистерн и содержит информацию о содержимом тары. Указанный на этикетке набор данных должен отражаться в товарно-сопроводительной и транспортной документации.

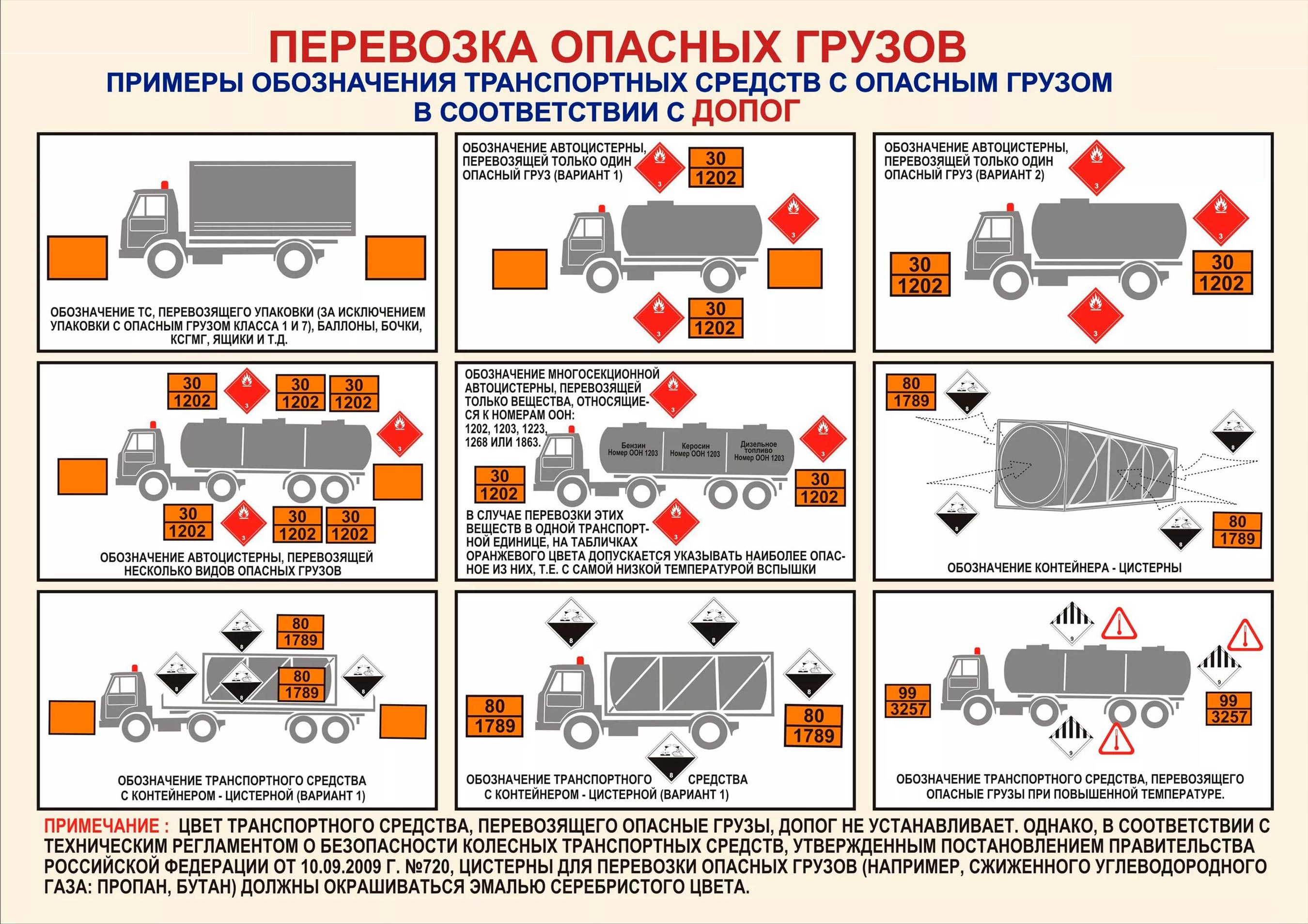

Примеры обозначения ТС с опасным грузом по ДОПОГ

В зависимости от категории цистерны, вида и количества перевозимого груза, предъявляется ряд требований к маркировке. Нельзя гарантировать, что в разгар техногенной аварии транспортные накладные будут в свободном доступе. Бывали ситуации, когда в условиях ликвидации последствий происшествия указанные на цистерне данные являлись единственным источником информации о природе транспортируемого материала.

ДОПОГ регламентирует использование информационных таблиц. Они должны иметь оранжевую, светоотражающую поверхность. Независимо от класса опасности груза, транспортная тара маркируется как с задней стороны, так и с передней.

Нормативный документ содержит Перечень опасных грузов с присвоенными индивидуальными номерами (гл. 3.2 соглашения ООН). Подобная система позволяет быстро и точно идентифицировать перевозимый материал. Зная код груза, получают информацию о наименовании и описании вещества, группе упаковки и требовании к перевозке. Тара, содержащая потенциально токсичное изделие, оснащается пиктограммой. Знак-табло имеет размеры 25*25 см и включает в себя предупредительные надписи, указывающие на вид и класс опасности.

Подобное правило ООН распространяется на многие номера Перечня. Маркировка позволяет охарактеризовать свойства груза и степень его опасности с помощью кода Кемлера. КЭМ представляет собой комбинацию цифр и букв, где каждый символ отражает определённые показатели. Первая цифра соответствует номеру класса опасности из Перечня ООН, его удвоение говорит о высокой степени токсичности. Если есть буквенное обозначение "Х", значит, вещество бурно реагирует с водой.

Перевозка опасных грузов-знаки опасности

Пиктограмму наносят с помощью высыхающей краски или самоклеящийся плёнки. Данные методы гарантируют надёжность и долголетие маркировки в условиях нормальной эксплуатации. Однако имеется их существенный недостаток - чувствительность к огню. После пожаров бывает трудно разобрать нанесённые символы, и возникают сомнения относительно информации о грузе. Поэтому допускается и рекомендуется маркировать цистерны с опасной продукцией посредством использования штамповки или накладных металлических цифр.

Обеспечение гарантии сохранности маркировки может осуществляться путём оснащения автоцистерны двумя информационными таблицами и тремя знаками опасности. Вероятность того, что в экстренной ситуации хоть один из элементов останется целым, намного выше. Таблицы закрепляются со всех сторон - спереди, на водительской кабине, и сзади транспортной единицы. Пиктограммой оснащают боковую и заднюю стороны цистерны-полуприцепа.

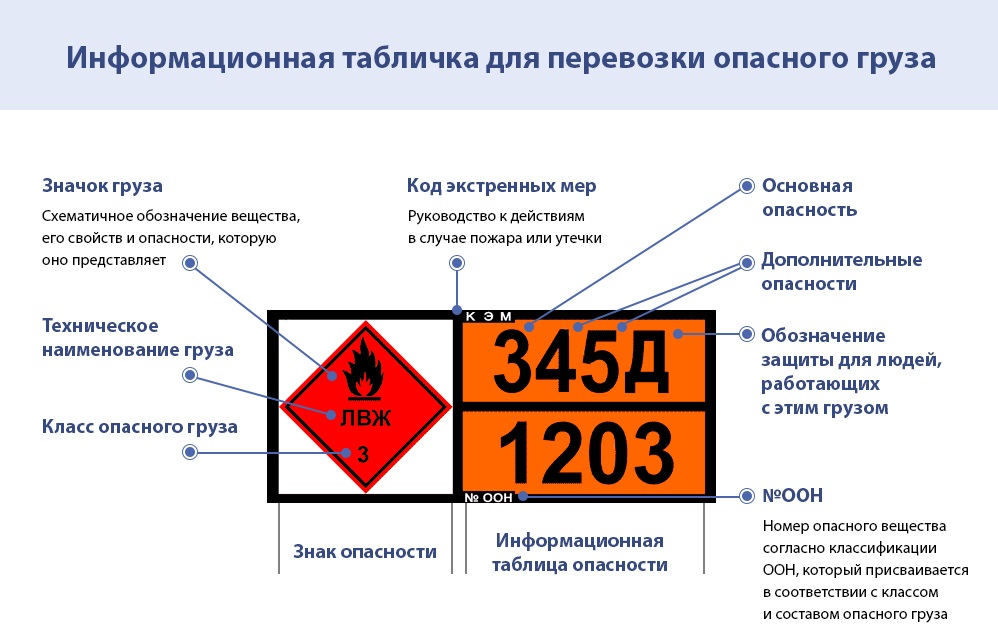

Расшифровка маркировки табличек для перевозок опасного груза

Информация маркировки должна точно соответствовать перевозимому опасному грузу. К примеру, если компания осуществляет транспортировку дизельного топлива, маркировка включает в себя следующие обозначения: 1202 - номер ООН, 30 - номер опасности. В случае выгрузки дизеля и наполнения этой же цистерны бензином, информационные таблицы сменяются на другие, где будут указаны цифры: 1203 - бензин моторный, 33 - легковоспламеняющийся. Транспортные компании облегчают данную процедуру путём использования таблиц, позволяющих легко менять символы. Однако знаки-табло чаще всего подвергаются замене.

Требования к маркировке многосекционных средств, транспортирующих сразу более одного груза, отличаются от рассмотренных ранее. Транспортное средство может осуществлять одновременную перевозку нескольких грузов при условии наличия маркировки боковых сторон каждой секции. Отсеки оснащают индивидуальными информационными таблицами, где указываются порядковый номер ООН, класс опасности для каждого перевозимого материала. Пиктограммы размещают по бокам сзади автоцистерн.

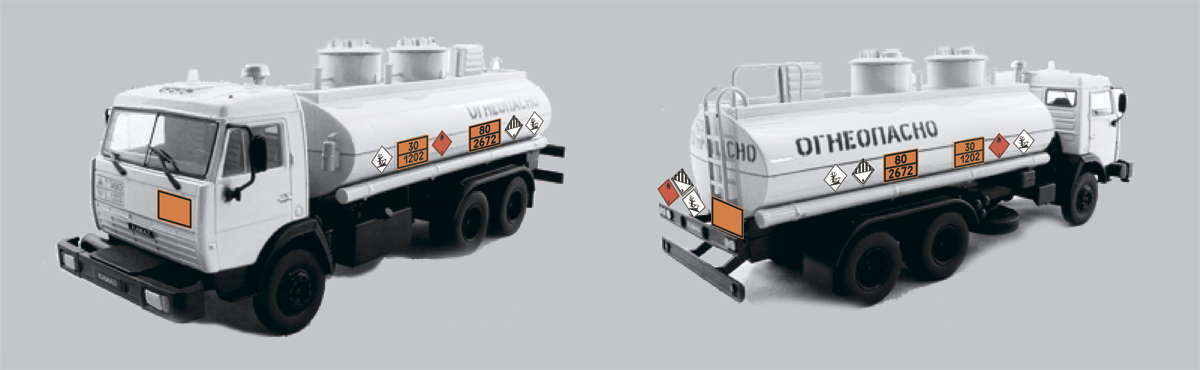

Размещение информационных табличек

Законодательство, учитывая пожелания транспортных компаний, упростило процедуру маркировки для некоторых многосекционных единиц. При совместной перевозке бензина (№1203) и дизеля (№1202), керосина (№1268) и авиационного топлива (№1863) допускается указывать порядковый номер ООН, класс того вещества, наиболее легковоспламеняющегося. Нет необходимости в прикреплении информационных таблиц по боковым поверхностям цистерн. В данном случае транспортную единицу достаточно обозначить маркировкой, соответствующей бензину моторному. Информационные таблицы поместят на водительскую кабину и сзади цистерны, а знаки-табло с номером 3 (легковоспламеняющаяся жидкость) закрепят по бокам и сзади транспортной единицы.

Расшифровка идентификационных номеров опасности

В случае перевозки веществ, принадлежащих разным классам опасности, предъявляются общие требования. При одновременной транспортировке дизельного топлива и моторного масла каждая цистерна будет оснащена сзади и по бокам знаками-табло с номерами 3 (для дизеля) и 9 (для масла).

В таблице приведены примеры маркировок автомобильных цистерн, согласно правилам ДОПОГ для некоторых видов нефти, нефтепродуктов и жидких углеводородов.

Маркировка автоцистерн по ДОПОГ при транспортировке нефти, нефтепродуктов и жидких углеводородов

№ ООН

№ опасности

Наименование

Табличка

Информационные табло

Маркировочный знак вещества, опасного для окружающей среды

Маркировочный знак для веществ, перевозимых при повышенной температуре

1202

30

Газойль, дизельное топливо, топливо печное легкое

оранжевая табличка ДОПОГ 30/1202 (газойль, топливо дизельное, топливо печное легкое)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

+

-

1203

33

Бензин моторный, газолин, петрол

Оранжевая табличка по ДОПОГ 33/1203 (бензин моторный, газолин, петрол)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

+

-

1206

33

Гептаны

Оранжевая табличка по ДОПОГ 33/1206 (гептаны)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

-

-

1208

33

Гексаны

Оранжевая табличка по ДОПОГ 33/1208 (гексаны)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

-

-

1223

30

Керосин

Оранжевая табличка по ДОПОГ 30/1223 (керосин)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

+

-

1262

33

Октаны

Оранжевая табличка по ДОПОГ 33/1262 (октаны)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

-

-

1265

33

Пентаны жидкие

Оранжевая табличка по ДОПОГ 33/1265 (пентаны жидкие)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

-

-

1267

33

Нефть сырая

Оранжевая табличка по ДОПОГ 33/1267 (нефть сырая)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

+

-

1267

30

Нефть сырая

Оранжевая табличка по ДОПОГ 30/1267 (нефть сырая)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

+

-

1268

33

Нефти дистилляты и нефтепродукты, не указанные конкретно

Оранжевая табличка по ДОПОГ 33/1268 (нефти дистилляты и нефтепродукты)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

+

-

1268

30

Нефти дистилляты и нефтепродукты, не указанные конкретно

Оранжевая табличка по ДОПОГ 30/1268 (нефти дистилляты и нефтепродукты)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

+

-

1300

33

Скипидара заменитель

Оранжевая табличка по ДОПОГ 33/1300 (скипидара заменитель)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

-

-

1300

30

Скипидара заменитель

Оранжевая табличка по ДОПОГ 30/1300 (скипидара заменитель)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

-

-

1863

33

Топливо авиационное для турбинных двигателей

Оранжевая табличка по ДОПОГ 33/1863 (топливо авиационное для турбинных двигателей)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

+

-

1863

30

Топливо авиационное для турбинных двигателей

Оранжевая табличка по ДОПОГ 30/1863 (топливо авиационное для турбинных двигателей)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

+

-

1920

30

Нонаны

Оранжевая табличка по ДОПОГ 30/1920 (нонаны)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

-

-

1999

33

Гудроны жидкие, включая битум дорожный, растворенный в нефтяном дистилляте

Оранжевая табличка по ДОПОГ 33/1999 (гудроны жидкие, включая битум дорожный, растворенный в нефтяном дистилляте)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

+

-

1999

30

Гудроны жидкие, включая битум дорожный, растворенный в нефтяном дистилляте

Оранжевая табличка по ДОПОГ 30/1999 (гудроны жидкие, включая битум дорожный, растворенный в нефтяном дистилляте)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

+

-

3082

90

Вещество жидкое опасное для окружающей среды, не указанное конкретно

Оранжевая табличка по ДОПОГ 90/3082 (вещество жидкое опасное для окружающей среды)

Информационное табло №9 по ДОПОГ (прочие опасные вещества и изделия)

+

-

3256

30

Жидкость при повышенной температуре, легковоспламеняющаяся, не указанная конкретно

Оранжевая табличка по ДОПОГ 30/3256 (жидкость при повышенной температуре, легковоспламеняющаяся)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

+/-

+

3257

99

Жидкость при повышенной температуре, не указанная конкретно

Оранжевая табличка по ДОПОГ 99/3257 (жидкость при повышенной температуре)

Информационное табло №9 по ДОПОГ (прочие опасные вещества и изделия)

+/-

+

3295

33

Углеводороды жидкие, не указанные конкретно

Оранжевая табличка по ДОПОГ 33/3295 (углеводороды жидкие)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

+/-

-

3295

30

Углеводороды жидкие, не указанные конкретно

Оранжевая табличка по ДОПОГ 30/3295 (углеводороды жидкие)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)

+/-

-

3494

336

Нефть сырая сернистая легковоспламеняющаяся токсичная

Оранжевая табличка по ДОПОГ 336/3494 (нефть сырая сернистая легковоспламеняющаяся токсичная)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)+Информационное табло №6.1 по ДОПОГ (токсичные вещества)

+/-

-

3494

36

Нефть сырая сернистая легковоспламеняющаяся токсичная

Оранжевая табличка по ДОПОГ 336/3494 (нефть сырая сернистая легковоспламеняющаяся токсичная)

Инфотабло №3 по ДОПОГ (легковоспламеняющиеся жидкости)+Информационное табло №6.1 по ДОПОГ (токсичные вещества)

+/-

-
